기후변화 등 변화하는 농업환경에 대응하고, 지속 가능한 농업을 실현하고자 스마트팜 등으로 스마트농업이 확산되고 있다. 재배작물의 생육과 환경정보를 수집하기 위해 다양한 종류의 디지털 센서를 활용하여 현장의 데이터를 수집하고 있으나, 설치 및 재배정보 등 메타데이터의 부족으로 데이터 활용에 어려움이 있다. 노지 스마트팜 환경을 체계적으로 운영하고, 수집된 현장데이터를 활용하기 위하여 메타데이터의 개념과 재배현장의 메타데이터 수집방법에 대해 알아보자.
01
of 08배경
① 기후변화 등 변화하는 농업환경에 대응하고, 지속 가능한 농업을 실현하고자 스마트팜 등으로 스마트농업을 확산하고 있음
※ 디지털 센서를 사용하여 노지작물의 생육·환경정보를 수집하고 있으나, 메타데이터 수집·관리가 미흡하여 센서값 분석과 해석이 제한적임
② 현장 데이터 기반의 노지 스마트팜 운영지원을 위해, 수집 분야별 필수 메타데이터 항목과 관련 수집양식의 개발이 요구됨
02
of 08영농기술·정보 개요
① 목적 : 현장 메타데이터의 수집 및 효율적 관리
② 활용 : 스마트팜 운영 및 스마트팜 관련 산업 종사자 (시스템 개발) 등
③ 디지털센서/재배관리 메타데이터 및 수집양식 개발
– 분야 : 공통, 기상환경, 작물생육, 토양수분·장력, 지하수위, 작물재배, 토양특성
– 양식 : 센서배치도, 재배관리정보 수집양식
03
of 08연구결과
노지 환경에서 수집되는 센서의 설치·관리요건, 재배관리 사항을 메타데이터로 도출
1. 디지털 센서 관리 메타데이터
① 공통 : 설치위치 (위도, 경도, 고도), 배치도, 설치사진
| 지역 | 영덕 | 상주 |
|---|---|---|
| 포장번호 | 라1 | C9 |
| 주소 | 경북 영덕군 병곡면 덕천리 298-5 | 경북 상주시 화서면 달천리 351-31 |
| 경도 | 36.5687879 | 36.4376234 |
| 위도 | 129.4067654 | 127.9411199 |
| 고도 | 6 | 290.8 |
| 비고 | 데이터 로거 7 | 데이터 로거 5 |
※ 데이터로거
| 항목 | 설정 | 비고 |
|---|---|---|
| 연결 | 현장 | ① 센서 단자를 로거 포트에 연결 ② 로거 내부 ‘TEST’ 버튼 누르기 ③ ‘젠트라 유틸리티 (모바일앱) 실행 ④ 포트별 센서연결 상황 및 수집주기 설정 |
| 참고사항 | 인식표 (주황색) | ‘고유번호 및 접근번호 기록(촬영) 및 저장 ※ 추후 클라우드에 데이터로거 등록 시 필요 |
| 참고사항 | 전력공급 | 솔라패널 : 동쪽방향으로 설치 ※ AA 건전지 (니켈수소) : 최대 3년 |
② 기상환경 : 설치높이, 설치방향, 측정주기
| 항목 | 설정 | 세부설명 |
|---|---|---|
| 설치높이 | 1.5m | – 지면~센서까지 높이, 미기상 데이터 측정 범위 – 풍속 및 풍향에 영향 ※ 지지대 규격 (권고) : 지름 (6mm), 길이 (2m) 사용 ※ ‘젠트라 클라우드’ 증발산 모델 계산 시 입력 필요 |
| 설치방향 | 북쪽 | – 센서 내 ‘N’ 표기를 북쪽방향으로 설치 ※ 센서부의 햇빛 영향을 최소화 (기온 등 영향) |
| 측정주기 | 30분 | – 일조시간 산출시 : 1분 간격으로 측정하도록 설정 ※ 일조시간 : 일사량이 120W/m2 이상인 경우 ※ ‘젠트라 유틸리티’ 또는 ‘젠트라 클라우드’ 내 설정 |
| 참고사항 | 설치 | – 센서를 고정하는 ‘V-bolt’는 손으로 조인 후 도구로 체결 (꽉 조이지 말 것) – 설치 후 하단 수평계를 확인할 것 |
③ 작물생육 : 설치높이, 설치각도, 측정면적
※ 정규식생지수 (NDVI), 광화학반사지수 (PRI)
| 항목 | 설정 | 세부설명 |
|---|---|---|
| 설치높이 | 1.2 ~ 1.5m | – 지면~센서까지 높이, 작물의 최대생장 높이를 고려하여 설치 ※ 측정면적 계산 시 필수요소 |
| 설치각도 | 45~60° | – 지지대와 센서 사이의 각도를 디지털 각도계로 측정 (설치 브라켓 확인) ※ 센서 수직 설치 시 홀더 (arm) 필요 ※ 측정면적 계산 시 필수요소 |
| 센서방향 | 작물 | – 측정면적을 고려하여 작물 (군락)이 있는 방향으로 설치 ※ 두둑 중심에 설치 ※ (상향) 렌즈를 위쪽방향으로 설치, (하향) 설치각도로 고정하여 설치 |
| 측정면적 (폭 80cm기준) | 0.73m (NDVI) | – (높이) 1.2m, (각도) 60° → (타원 폭) 0.73m, (길이) 3.28m, (넓이) 3.74m2 ※ NDVI FOV Calculator 개별 계산식 사용 |
| 측정면적 (폭 80cm기준) | 0.66m (PRI) | – (높이) 1.2m, (각도) 60° → (타원 폭) 0.66m, (길이) 2.94m, (넓이) 3.07m2 ※ PRI FOV Calculator(SI-131) 개별 계산식 사용 |
| 측정주기 | 30분 | – ‘젠트라 유틸리티’ 또는 ‘젠트라 클라우드’ 내 설정 |
| 참고사항 | 설치 | – 단일센서 ‘상향’, ‘하향’ 단자는 동일한 로거에 연결 (자동 계산) |
※ 엽온도
| 항목 | 설정 | 세부설명 |
|---|---|---|
| 설치높이 | 1~1.5m | – 지면~센서까지 높이 ※ 작물 최대생장 높이 고려하여 설치 |
| 설치각도 | 45~60° | – 지지대와 센서 사이의 각도를 디지털 각도계로 측정 (설치 브라켓 확인) ※ 센서 수직 설치 시 홀더 (arm) 필요 |
| 센서방향 | 작물 | – 측정하고자 하는 작물 (군락) 방향 |
| 측정면적 (폭 40cm기준) | 0.43m | – (높이) 0.9m, (각도) 30° → (타원 폭) 0.43m, (길이) 1.03m, (넓이) 0.7m2 * PRI FOV Calculator(SI-111) 개별계산식 사용 |
| 측정주기 | 30분 | – ‘젠트라 유틸리티’ 또는 ‘젠트라 클라우드’ 내 설정 |
④ 토양수분/장력 : 설치위치, 매설깊이, 매립방향
※ 토양장력
| 항목 | 설정 | 세부설명 |
|---|---|---|
| 매립깊이 / 방향 | 중간 (수평) | – 두둑의 중간에 설치 |
| 매립깊이 / 방향 | 15cm (수평) | – 평두둑, 고랑에 설치 |
| 측정주기 | 30분 | – ‘젠트라 유틸리티’ 또는 ‘젠트라 클라우드’ 내 설정 |
| 참고사항 | 설치 (평형화) | ① 센서의 세라믹 부분을 물에 담그기 ② 두둑의 흙은 물과 혼합하여 점토형태로 반죽 ③ 센서의 세라믹 부분을 흙 반죽으로 감싸기 ④ 흙 반죽으로 감싼 센서를 두둑에 설치 (매립) |
※ 토양수분함량
| 항목 | 설정 | 세부설명 |
|---|---|---|
| 매립깊이 / 방향 | 중간 (수평) | – 두둑의 중간에 설치 |
| 매립깊이 / 방향 | 15cm (수평) | – 평두둑, 고랑에 설치 |
| 측정주기 | 30분 | – ‘젠트라 유틸리티’ 또는 ‘젠트라 클라우드’ 내 설정 |
⑤ 지하수위 : 센서측정길이, 지상에 노출된 센서길이
| 항목 | 설정 | 세부설명 |
|---|---|---|
| 센서길이 | 150 ~ 200cm | – 고정용 고리로 길이 보정 후 파이프에 고정 * 2m 계측 후 전기테이프 등으로 표시하여 사용 |
| 센서높이 | 110cm | – 지하수위에 따라 변동 가능 |
| 측정주기 | 30분 | – ‘젠트라 유틸리티’ 또는 ‘젠트라 클라우드’ 내 설정 |
| 참고사항 | 설치 | – 파이프(2m) = 무공관 + 유공관(각 1m) ※ 지하수위 판단기준: 환원토(양토) 또는 물(사양토) ※ 상시 지하수위: 영덕(1m), 상주(2m) ※ 관은 필터거즈로 감싸 매립(점토 유입방지) |
| 참고사항 | 관찰값 보정 | – 담수심(논)/지하수위(밭) = [계측값(mm)/10] – [센서측정길이(cm)-지상부 센서길이(cm)] ※ 논 수위 보정: 전체 논 면적의 50% 정도 물이 빠졌을 때의 값을 기록하여 보정 값으로 활용 ‘논/지하수위 = 계측값-보정값’ |
| 참고사항 | 보관 | – 센서 탈거 후, 센서부 세척하여 가급적 실내 보관 ※ ‘Freeze damage’ 현상: 물에 잠겨있을 때 영하로 온도가 낮아지는 경우 발생하는 압력센서 손상 ※ 지표와 가깝게 설치된(~30cm) 경우 발생 가능 |
2. 재배관리 메타데이터
| 분류 | 조사항목 |
|---|---|
| 시험정보 | 시험번호*, 시험년도*, 연구과제명*, 연구과제번호, 담당자명, 시험지역명*, 시험포장명*, 재배작물명*, 비고 |
| 재배양식 | 품종명*, 작부체계, 재식방법*, 비고, 재식밀도*(재식간격*, 재식본수*), 피복여부*, 솎음여부 |
| 시비관리 | 전작여부, 전작물, 시비여부*(기비, 추비, 엽면시비, 퇴비, 기타), 상세시비*(분시비율, 비료종류, 비료명, 성분량, 시비시기, 비고) |
| 작물관리 | 병해충약제(병, 충, 기타) 처리여부, 제초제(토양처리제, 경엽처리제, 기타) 처리여부 |
| 토양환경 | 토성, 배수등급, 지하수위 |
* 필수 작성 요소
3. 현장 메타데이터 수집양식

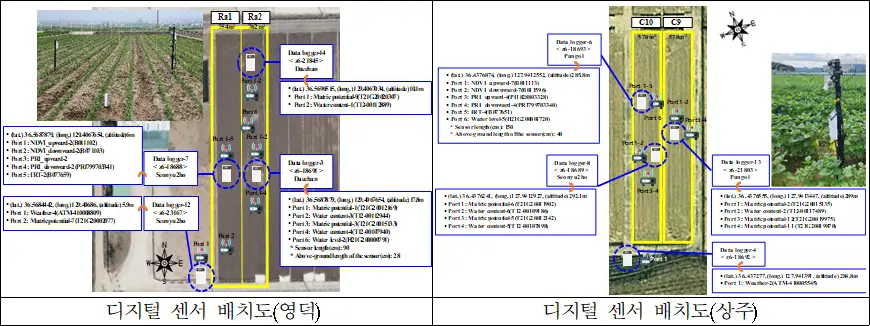

※ 센서 배치도
04
of 08파급효과
① 논·밭의 효율적 재배관리 및 스마트팜 운영 확대로 스마트농업 활성화
② 현장 데이터 기반 안정재배에 따른 노지 식량(밭)작물 생산성 향상
05
of 08관련 참고 영농기술정보 목록
① 본 영농정보는 노지환경의 메타데이터와 수집양식 개발에 관한 내용으로 온실(시설) 환경의 메타데이터 관리 방법과는 다름
② 참고 영농기술 및 영농정보
| 활용분야 | 영농활용기술명 | 개발연도 개발자 |
|---|---|---|
| 농업공학 | 온실 환경 데이터 및 메타 데이터 관리 방법 | 2023 방지웅 |
06

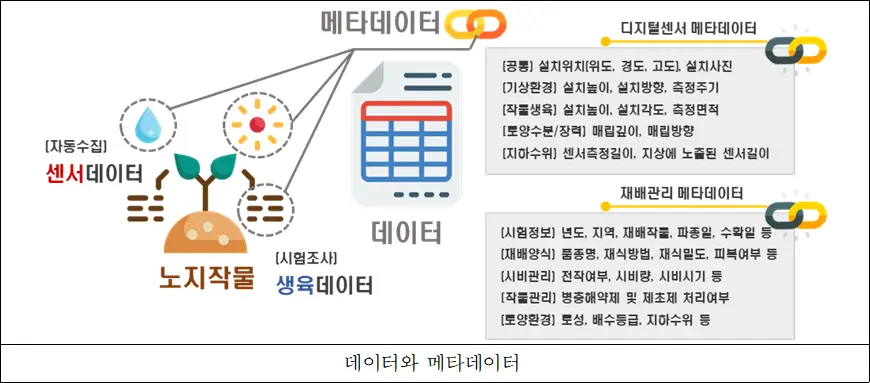

of 08데이터(Data)와 메타데이터(Metadata)
① ‘데이터’는 연구나 조사 등 어떤 일의 바탕이 되는 자료이며, ‘메타데이터’는 특정 데이터를 설명하는 부가적인 정보를 의미한다.
※ (예시) 데이터 (사진), 메타데이터 (촬영일자, 위치, 사진크기, 촬영자 등)
② 노지 스마트팜 운영시 생산되는 데이터는 크게 디지털 센서로 측정되는 센서데이터와, 조사방법에 따라 수집된 생육데이터로 나뉜다.
07
of 08센서관리 메타데이터

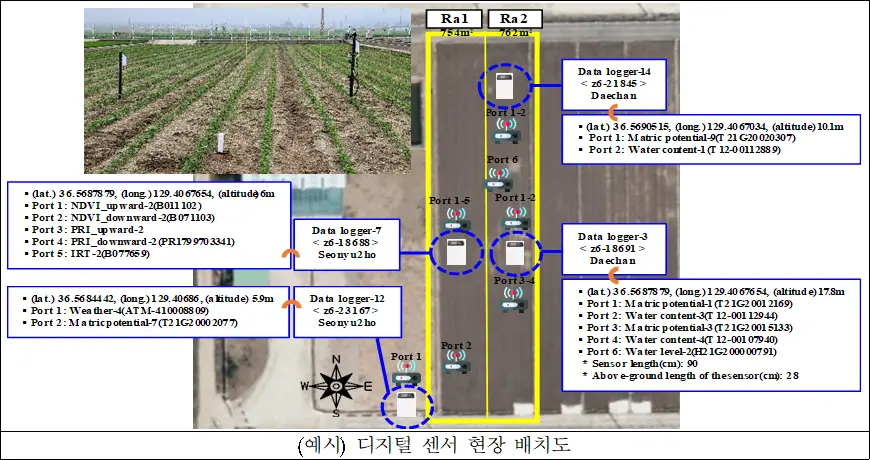

센서 관리와 데이터의 활용을 위해 데이터가 수집되는 위치와 설치정보를 메타데이터로 수집한다. 설치위치는 ‘위도-경도-고도’ 형태로 작성하며, 설치 후 현장 배치도를 그려 설치정보를 기록하고 및 설치사진을 함께 보관한다. 또한 센서별로 요구되는 필수 메타데이터가 다르므로 아래 내용을 참고하여 유형에 맞게 기록한다.
- (공통) 설치위치 (위도, 경도, 고도/36.5687879, 129.4067654, 6), 배치도, 설치사진
- (기상환경) 설치높이 (1.5m), 설치방향 (북쪽), 측정주기 (1분 또는 30분)
- (작물생육) 설치높이 (1.2~1.5m), 설치각도 (45~60°), 측정면적 (0.4~0.8m2)
- (토양수분/장력) 매립깊이 (지면에서 15cm 아래), 매립방향 (수평)
- (지하수위) 센서측정길이 (200cm), 지상부 센서길이(110cm)
08
of 08재배관리 메타데이터
① 생육 데이터 활용을 위해 재배되는 작물의 영농정보는 메타데이터로 수집되어야 하며, 재배년도, 지역명, 작물명, 품종명, 파종일 및 수확일은 필수로 작성되어야 한다.
② 재배양식, 시비관리, 작물관리, 토양관리와 관련된 항목은 필수는 아니나, 장기적인 데이터 수집과 축적을 위해 작성이 권고되는 항목이다. 아래 조사 양식을 활용하면 작물재배 전 영농계획을 수립할 수 있을 뿐만 아니라, 재배와 관련된 메타데이터 수집이 가능하다.
- (공통) 재배년도 (2024), 지역 (영덕), 작물명 (콩), 품종명 (선유2호), 파종일 (2024-06-12), 수확일(2024-10-21) 등
- (재배양식) 재식방법 (점파), 재식밀도 (60x20cm), 피복여부 (없음) 등
- (시비관리) 전작여부 (밀), 시비량 (3.0-3.0-3.4kg/10a), 시비시기 (2024-06-01) 등
- (작물관리) 병해충 약제 (불마름병 등) 및 제초제 (경엽처리제) 처리여부 등
- (토양환경) 토성 (양토), 배수등급 (약간불량), 지하수위 (110cm) 등
